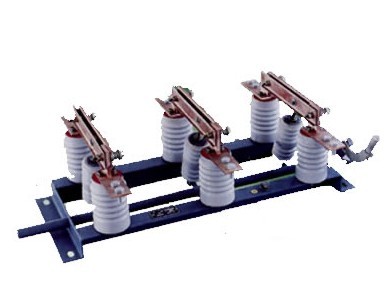

GN19-10,10C/400,630,1250型户内高压隔离开关
一、概述
GN19-10，10C/400，630，1250型户内高压隔离开关适用于交流5Hz，额定工作电压6，10kv，额定工作电流200，630，1250A的电力系统中，作为有电压无负荷情况下的分断，闭合电路的户内开关设备使用。

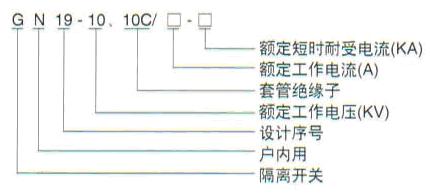

二、型号及其含义
三、主要技术参数
|
型号 |
额定工作电压(KV) |
最高工作电压(KV) |
额定工作电流(A) |
动稳定电流(峰值)(KA) |
2S热稳定电流(KA) |
|
GN19-10/400-12.5 |
10 |
11.5 |
400 |
31.5 |
12.5 |
|
GN19-10/630-20 |
10 |
11.5 |
630 |
50 |
20 |
|
GN19-10/1000-31.5 |
10 |
11.5 |
1000 |
80 |
31.5 |
|
GN19-10/1250-40 |
10 |
11.5 |
1250 |
100 |
40 |
|
GN19-10C1/400-12.5 |
10 |
11.5 |
400 |
31.5 |
12.5 |
|
GN19-C110/630-20 |
10 |
11.5 |
630 |
50 |
20 |
|
GN19-10C1/1000-31.5 |
10 |
11.5 |
1000 |
80 |
31.5 |
|
GN19-10C1/1250-40 |
10 |
11.5 |
1250 |
100 |
40 |

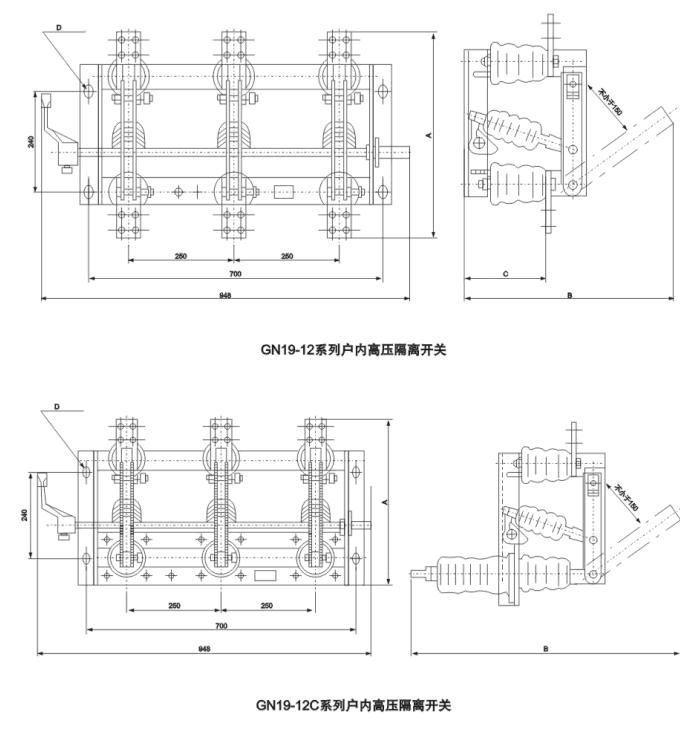

四、外形安装尺寸
|
型号 |
A |
B |
C |
D |
|
GN19-12/400 |
450 |
446 |
185 |
4-14×24 |
|
GN19-12/630 |
470 |
446 |
185 |
4-14×24 |
|
GN19-12/1000/1250 |
510 |
500 |
196 |
4-18×28 |
|
GN19C-12/400 |
420 |
690 |
185 |
4-14×24 |
|
GN19C-12/630 |
430 |
690 |
185 |
4-14×24 |
|
GN19C-12/1000/1250 |
470 |
745 |
196 |
4-18×28 |
