GN2隔离开关（配用CS6-2手动操作）
一、概述
GN2-10/2000,3000型户内高压隔离开关适用于交流50Hz,额定工作电压10KV,额定工作电流2000,3000A的电力系统中,作为高压配电设备及线路在有电压无负荷的情况下切断,闭合户内开关设备使用。
二、主要技术参数
|
型号 |
额定工作电压(KA) |
最大使用电压(KA) |
额定工作电流(A) |
短路电流稳定度(KA) |
推合时轴所需的扭力矩(Num) |
重量(KG) |
||
|
极限通过电流 |
10s热稳定电流 |
|||||||
|
幅值 |
有效值 |
|||||||
|
GN2-10/2000 |
10 |
11.5 |
2000 |
85 |
50 |
36 |
220 |
85 |
|
GN2-10/3000 |
10 |
11.5 |
3000 |
100 |
60 |
50 |
220 |
180 |

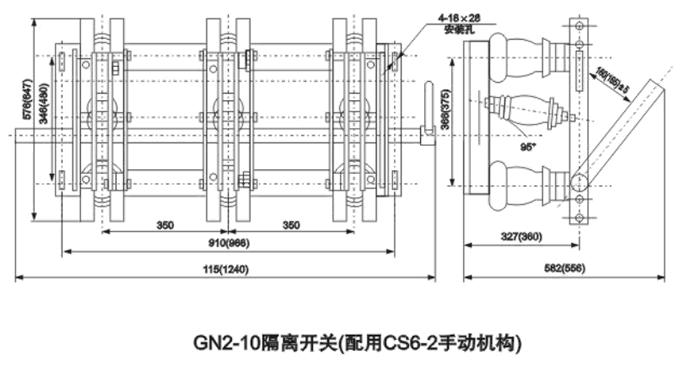

三、外形安装尺寸
