GN6-6/10T型户内隔离开关
一、概述
GN8/6-6/10T型户内隔离开关指定为三相交流50周波(或60周波)户内装置之用。供户内高压设备在电压无负载时，切断与闭合线路之用.其使用条件如下:
(1)海拔高度不超过1000米:
(2)环境温度不高于+40℃,不低于-30℃:
(3)相对湿度不大于85%(+20℃)
注:当海拔高度超过1000米,或环境温度于+40℃，应遵守GB311-64"高压电气设备绝缘试验电压和试验方法"和GB763-74"交流高压电器在长期工作时的发热"等标准的规定使用此种隔离开关。
二、主要技术参数
|
离开关全型号 |
额定电压(千伏) |
最大工作电压(千伏) |
额定电流 安 |
极限通过电流 |
热稳定电流 |
|||
|
峰值 |
有效值 |
1秒 |
5秒 |
10秒 |
||||
|
GN6-6T/200及GN8-6T/200I,II,III |
6 |
6.9 |
200 |
25.5 |
14.7 |
14.7 |
10 |
7 |
|
GN6-6T/400及GN8-6T/400I,II,III |
6 |
6.9 |
400 |
40 |
25 |
30 |
11 |
10 |
|
GN6-6T/600及GN8-6T/600I,II,III |
6 |
6.9 |
600 |
52 |
30 |
30 |
20 |
14 |
|
GN6-10T/200及GN8-10T/200I,II,III |
10 |
11.5 |
200 |
25.5 |
24.7 |
14.7 |
10 |
7 |
|
GN6-10T/400及GN8-10T/400I,II,III |
10 |
11.5 |
400 |
40 |
25 |
30 |
14 |
10 |
|
GN6-10T/600及GN8-10T/600I,II,III |
10 |
11.5 |
600 |
52 |
30 |
30 |
20 |
14 |
|
GN6-10T/1000及GN8-10T/1000I,II.III |
10 |
11.5 |
1000 |
75 |
43 |
43 |
30 |
21 |

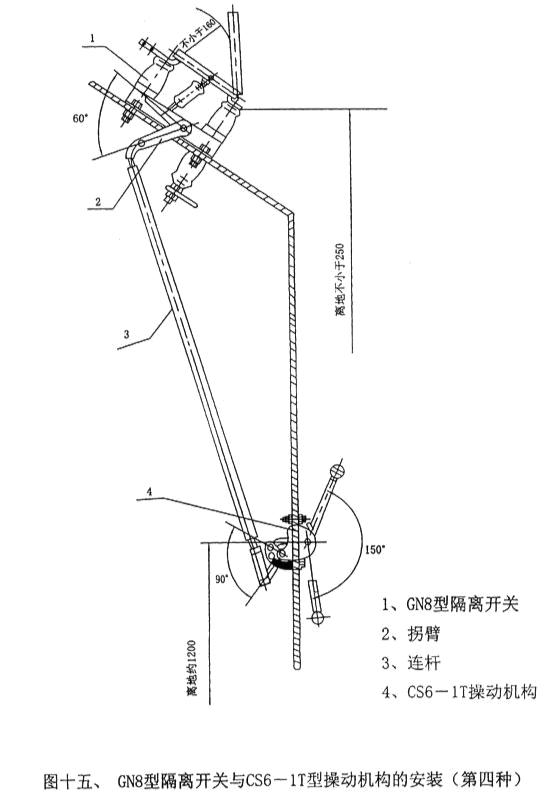

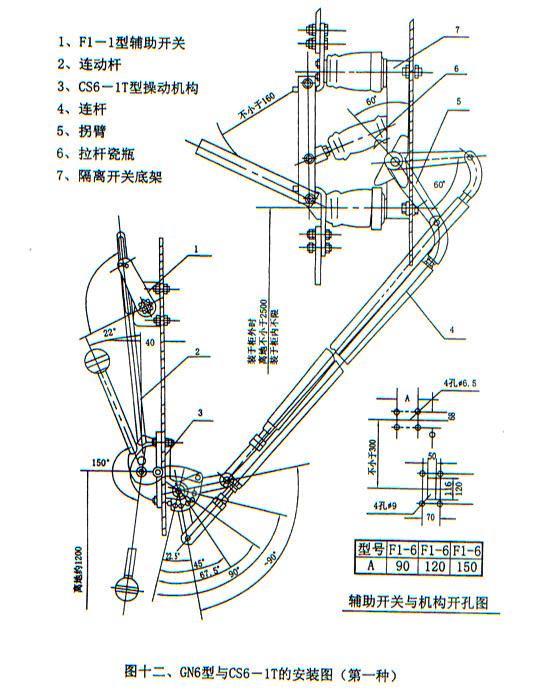

三、外形安装尺寸
|
隔离开关全型号 |
尺 寸（毫 米） |
||||
|
H |
h |
L |
A1 |
A |
|
|
CN6-6T/200 |
429 |
163 |
750 |
200 |
546 |
|
CN6-6T/400 |
433 |
167 |
750 |
200 |
546 |
|
CN6-6T/600 |
437 |
171 |
750 |
200 |
546 |
|
CN6-10T/200 |
449 |
183 |
850 |
250 |
646 |
|
CN6-10T/400 |
453 |
187 |
850 |
250 |
646 |
|
CN6-10T/600 |
457 |
191 |
850 |
250 |
646 |
|
CN8-6T/200Ⅰ、Ⅱ、Ⅲ |
598 |
167 |
787 |
200 |
580 |
|
CN8-6T/400Ⅰ、Ⅱ、Ⅲ |
608 |
169 |
787 |
200 |
580 |
|
CN8-6T/600Ⅰ、Ⅱ、Ⅲ |
614 |
173 |
787 |
200 |
580 |
|
CN8-10T/200Ⅰ、Ⅱ、Ⅲ |
638 |
187 |
887 |
250 |
680 |
|
CN8-10T/400Ⅰ、Ⅱ、Ⅲ |
640 |
189 |
887 |
250 |
680 |
|
CN8-10T/600Ⅰ、Ⅱ、Ⅲ |
654 |
193 |
887 |
250 |
680 |
